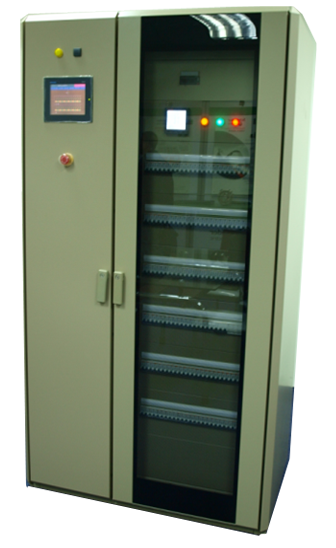

 P.P.C 四通机房精密配电柜
• 集成化
精密配电柜 PPC 灵活地解决了计算机房设备的配电问题。将传统分散的配电柜系统集中在一个柜中，这不但解决了现场安装的问题 , 同时也减少了安装时间和费用。在同一机柜中， PPC 包含了输入配电﹑输出配电﹑计算机级接地﹑防雷﹑隔离和电源监测，提供了您计算机和设备的保护需求，这一设计易于扩充负载和搬移。
• 智能化
数字式智能测控仪表不仅完全取代常规的模拟式电设备，代替大量单个的变送器和仪表，更将测量、分析、控制等功能集中到一个简便的装置中，符合了分布式的要求。 数字式智能表采用先进的 DSP 技术，自动扫描所有参数，测量精度高。整个电源检测面板提供了全面真正 RMS 测量，用户可根据具体情况自行设置报警。
• 适用广
精密配电柜是针对一级负荷而开发的。适合于各类机房、通信站等配电系统，也可用于工业、 商业、民用电力输送的各开关柜及其子站中。
• 远程监测
PPC 配有 RS485 远程监控接口，可与计算机中央监控系统连接，完成所有重点参数的监测控制及电源状态的告警。这些中央监控系统还能提供电源状态的记录数据、谐波分析、波形采样，以随时对电力状况进行分析。
• 电源保护
磁干扰和射频干扰，可靠的尖峰抑制器更进一步地减弱了噪音和瞬间冲击从而改善了电源品质。
• 计算机接地
PPC 为重要负荷建立了独立接地系统平台，针对负载形式可实现逻辑地、功率地、信号地、安全保护地的一点接地、辐射接地和混合接地等多种接地形式。使接地环流和共模噪声减至最小。合理的电缆布置使干扰的抑制更趋完善。
• 非线性负载适应性
基本的 PPC 可承受适度的谐波电波。而作为可选件的隔离变压器、滤波器等将为您的现场需要而提供特别的保护。
PPC4900 主要参数指标
电气指标 |
|
容量范围 |
15KVA — 200KVA/3 相 |
输入电压 |
三相四线加地线 380/220 Vac; 50HZ ( 加变压器可选件时三相三线加地线 ) |
输出电压 |
三相四线加地线 380/220 Vac; 50HZ |
输出回路 |
16A ， 3 — 24 路 ( 可选 ) |
效率 |
最低 98% |
屏蔽 |
电子式 |
冷却系统 |
对流式 |
抗雷击参数 |
|
第一线防雷 |
|
钳制电压 |
450 Vac ， 50HZ |
最大泄放电流 |
>110KA |
最大响应时间 |
<5ns |
第二级防雷 |
|
钳制电压 |
475 Vac ， 50HZ |
最大泄放电流 |
>80KA |
最大响应时间 |
<5ns |
第三级防雷 |
|
钳制电压 |
900Vac ， 50HZ |
最大泄放电流 |
>16KA |
最大响应时间 |
<10ns |
监控特性 |
|
测量 |
直接采集电压和电流 ; 可测量出三相电压﹑电流 ; 功率 ; 电度 ; 功率因数 ; 频率等所有电气参数 |
告警信号 |
三个继电器输出 ; 一个装置报警输出 |
测量精度 |
电压和电流为 0.2% ; 功率和电度为 0.5% ; 频率为 0.2% |
谐波分析 |
具有 63 次谐波分析，在线 15 次谐波测量和故障波形记录 |
状态和控制 |
有四路开关输入和三路继电器输出，可监视电源状态并报警 |
监测面板 |
有二种可选 : 高亮度 VFD 真空荧光屏显示和 LCD 液晶显示 |
物理属性 |
|
外尺寸 ( 长 × 宽 ×高 ) |
1000×300×1600(mm); 1000×300×1800(mm); 1000×300×2200(mm) |
重量 ( kg ) |
200 |
工作环境 |
|
工作温度 |
0 -4 5 °C ， 建议 15 -25 °C |
工作湿度 |
相对湿度 5-90% ，无冷凝 |
安全标准 |
EN50091-1 |
EMC |
IP20S |
可选件 |
|
变压器 |
双重屏蔽，全铜线绕组， H 级 220 绝缘 |
监控软件 |
全中文界面，可以获取较监控面板更先进的功能。例如 : 波形采集﹑谐波分析﹑数据记录﹑参数设置和其它特性。 |
|
